應急管理指揮通信系統

發布日期:2022-08-02 點擊次數:625

1.概述

1.1.背景描述

當前，政府在城市應急處置工作中遇到各種新問題，事故災害、公共衛生和社會安全等領域暴露的問題也日漸突出。為提高政府及各行業部門對緊急、突發事件的快速反應和抗風險的能力，建設一套完整的救援指揮調度系統并為公眾提供更快捷的緊急救助服務，已成為社會迫切關注的話題。

國務院頒發的《國家突發公共事件總體應急預案》條例中明確指出“建立及健全應對自然災害和社會安全等方面的社會預警體系，形成統一指揮、功能齊全、運轉高效的應急機制，提高保障公共安全和處置突發事件的能力，使政府全面履行職能”。

隨著社會經濟和文化生活的不斷發展，公眾服務和公共安全已經成為政府部門和各行業部門的一個尤為重要的工作。針對行業的發展趨勢推出了一套融合通信系統，集成語音、視頻、數據調度功能，實現跨地區、跨部門之間的統一指揮協調，快速反應、聯合行動，真正實現社會服務的聯動，有效應對突發性公共事件。

1.2.現狀分析

自建國以來，我國應急管理體制應對的危機范圍逐漸擴大，其覆蓋面從以自然災害為主逐漸擴大到覆蓋自然災害、重大疫情、生產事故和社會危機四個方面。在政府行政管理機構做大的調整的情況下，一個依托于政府辦公廳（室）的應急辦發揮樞紐作用，協調若干個議事協調機構和聯席會議制度的危機管理的新體制初步確立。但在實際運行中，由于應急指揮系統技術落后，且各應急系統相互獨立，極大的制約了政府部門新制定的危機處理機制的實施效果，總的來說近年來各級政府的應急指揮系統存在以下問題：

信息傳遞過程復雜：指揮中心往往無法及時獲取現場的視頻畫面，分散于不同地點的領導、專家、應急隊伍之間只能通過手機、對講機、視頻會議等通訊手段進行分別溝通，難以進行統一的會商。
管理調度效率低下：應急指揮業務是一個覆蓋面廣、涉及多部門協同的工作，已建設協同辦公系統、語音調度系統、語音會議系統、視頻會議系統、視頻監控系統、綜合指揮系統，但由于各系統間缺乏緊密的互動和協作，導致大量信息孤島的存在。難以在效率上得到進一步的提高。
穩定性比較差：傳統應急指揮通常不會考慮到系統的冗余備份能力，任何一個環節出現問題，都會導致應急指揮過程的中斷，同時在信息傳遞的保密方面也欠缺考慮，重大問題決策問題有泄密風險。

2.總體設計

2.1.設計目標

融合通信系統的建設主要基于各行業內部專網，本著將已有資源最大化利用，進一步建立、健全日常綜合指揮調度管控、突發事件預警和應急保障機制，提高各行業指揮效率。

融合通信系統建設通過靈活的分布式部署，進行多級部署，提高遠程調度能力；通過各職能部門指揮調度系統之間的互聯互通，提高協同調度能力；通過各類音頻、視頻、數據的全面整合，提供多業務聯動調度；通過對各類業務信息系統的資源整合，解決各類業務信息系統的孤島效應。

通過融合通信系統的建設，最終實現跨區域、跨部門的統一指揮協同，實現對突發事件的快速上報、統一部署、迅速處置和聯合行動，提高各行業的指揮能力。

2.2.方案架構設計

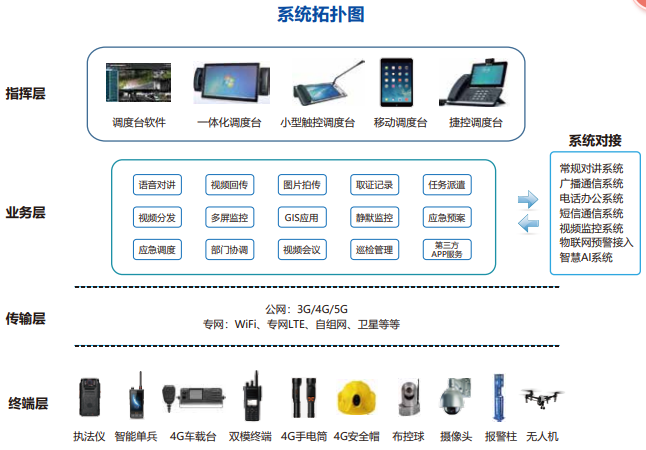

系統將音頻、視頻、數據進行高度融合，構建“平戰結合”的指揮調度模式，既滿足了平時的日常辦公、會議會商、應急培訓、應急演練需求，也能夠應對戰時的應急指揮、應急救援、應急決策等要求，達到統一指揮、聯合行動的目的，為用戶的日常管理和應急處置提供有效支撐，最大化地提高應急處置效率。

指揮層：系統可以為用戶提供多種表現方式，如觸摸屏一體化調度臺、普通PC機、一機多屏PC、移動調度臺等PC應用終端。
業務層：語音對講、視頻回傳、圖片拍傳、取證記錄、任務派遣、視頻分發、多屏監控、GIS應用、靜默監控、應急預案、應急調度、部門協調、視頻會議、巡檢管理，等等，主要完成本系統業務功能的邏輯應用，以及融合通信接入，包括常規對講系統接入、廣播通信系統接入、電話辦公系統接入、短信通信系統接入、視頻監控系統接入、物聯網預警接入、智慧AI系統接入，等等。
支撐層：支持本地部署、云部署兩種部署方式，基礎數據支撐包括調度主機、各類接入板卡、各類接入網關、各類業務服務器及其他硬件設備，Linux操作系統。
傳輸層：系統支持各類通信傳輸網絡的接入融合，能夠?qū)崿F(xiàn)和衛星通信、3G/4G/5G/1.4G、GSM/CDMA、有線IP網絡、PSTN、WIFI等各類有線/無線通信網絡的融合接入。
終端層：系統支持各類音頻、視頻、數據終端的融合接入，包括執法儀、智能單兵、4G車載臺、雙模終端、4G手電筒、4G安全帽、布控球、攝像頭、報警柱、無人機、衛星電話等各類終端的融合接入，通過展現層各操作終端，可直接對接入終端進行統一調度。

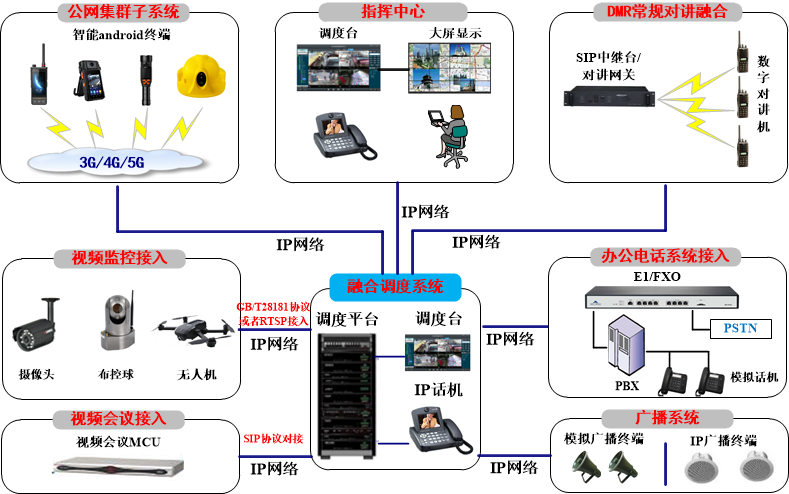

2.3.系統組網設計

系統將音頻、視頻、數據進行融合和聯動，形成一體化的“平時協作，戰時應急”的融合通信系統，系統組網圖如下圖所示：

應急融合通信平臺是采用NGN通信技術，以軟交換為核心，實現多種通信網絡融合、多種音頻融合、多種視頻融合和多業務融合的綜合指揮通信系統。有效融合已建/在建的音視頻、數據相關資源，打破各部門間的信息孤島，實現信息鏈路在多層級之間、多網系之間、多業務之間的全程貫通，滿足緊急情況下，助力各部門打造集互聯互通、指揮調度于一身的融合通信平臺，實現高效指揮。

在指揮中心機房部署調度主機、視頻會議主機、監控視頻接入網關、語音接入網關、對講接入網關、調度臺等設備，為指揮中心提供音視頻多媒體調度、錄音錄像、GIS調度、APP調度等業務功能的提供基礎支撐。

在領導辦公室和值班室部署桌面指揮終端，融合語音通話、視頻通話、統一通訊錄、會議會商、視頻監控查看等功能，具備多方會議、一鍵呼叫、自動應答、便捷操作等特點，實現指揮桌面化、便捷化。

在應急事件現場，現場救援人員通過智能終端安裝APP或者穿戴式單兵，將現場救援情況、音視頻畫面回傳至指揮中心，實現指揮移動化。

系統進行能力開放，將系統業務功能進行接口封裝，統一為上層業務應用提供API開發接口，供第三方業務平臺進行集成調用。

3.系統設計

融合通信系統將語音、視頻、數據進行高度融合，通過“一套平臺一個操作臺”即可實現對系統匯接的各類通信終端、視頻終端、數據資源進行統一指揮調度，滿足不同行業用戶的各類日常管理和應急處置的指揮調度需求。

3.1.指揮中心融合通信平臺

3.1.1.指揮調度功能

系統提供了豐富、全面的多媒體調度功能，包括基本呼叫、基本語音調度和增強調度功能。

用戶可以進行語音通話和使用呼叫保持、呼叫等待等基本呼叫功能；通過調度臺，可以使用單呼、會議、廣播、熱線等基本語音調度功能，還可以進行強插、強拆、監聽、禁話、轉接、橋接、代答等調度操作；隨著系統在各行業中的推廣和不斷吸收新的應用模式。

3.1.1.1.基礎調度

1）語音通話

語音通話是點對點功能，調度臺和調度終端可通過通信錄或撥號盤呼叫其他調度用戶。

接收到語音通話的請求后，系統將為主被叫雙方建立SIP會話，并雙向轉發雙方的音頻媒體流至對端。如果開啟了“錄制”服務，則此次通話中的所有音頻媒體流將同時被VCR拷貝并存儲下來。

2）呼叫等待

當呼叫一個調度用戶時，如果被叫方處于通話狀態，系統會提示被叫方有新的呼叫進入，被叫用戶可選擇繼續原通話，或接通新的通話。如果用戶選擇繼續原通話，則主叫方的線路將一直保持連接和等待接通狀態，直到被叫接聽或連接超時。

3）三方通話

兩個調度用戶通話時，調度臺可以發出邀請，將第三方加入通話中形成三方通話。

4）呼叫轉移

系統支持為調度用戶盲轉和協商轉。

3.1.1.2.基本語音調度功能

1）單呼

調度臺可以通過選擇某個成員圖標，進行點擊呼叫，也可以通過撥號盤，進行外部號碼呼叫。所有調度終端之間也可以通過通信錄或直接撥號的方式進行呼叫。

2）強插

調度臺選中正在通話用戶后，點擊強插按鈕，可以插入到選中用戶的通話中，形成三方通話。

3）強拆

調度臺選中正在通話用戶，點擊強拆按鈕，可以直接與選中用戶開始通話，原來與被選中用戶的通話方被拆出通話。

4）代接

調度臺選中正在振鈴的用戶，點擊代接按鈕，可以代替被選中用戶應答來電。

5）監聽

調度臺選中正在通話的用戶，點擊監聽按鈕，可以聽到被選中用戶通話內容，被監聽用戶不能聽到監聽者聲音。

6）禁話

調度臺選擇需要禁話的用戶，點擊禁話按鈕，可以對選中的用戶進行禁話，被禁話的用戶不能夠撥出其他分機，也不能被其他分機呼叫。

7）盲轉

當調度臺與其中一個用戶正在通話時，需要將通話轉接到另外一個用戶處，選擇需要轉接的用戶，點擊手動轉撥按鈕，可為這兩個用戶建立通話。

8）協商轉

當調度臺正在分別與2個用戶正在通話中時，需要將通話中的2個用戶轉接，點擊轉接按鈕，與調度臺通話中的2個用戶之間建立通話。

9）集群對講

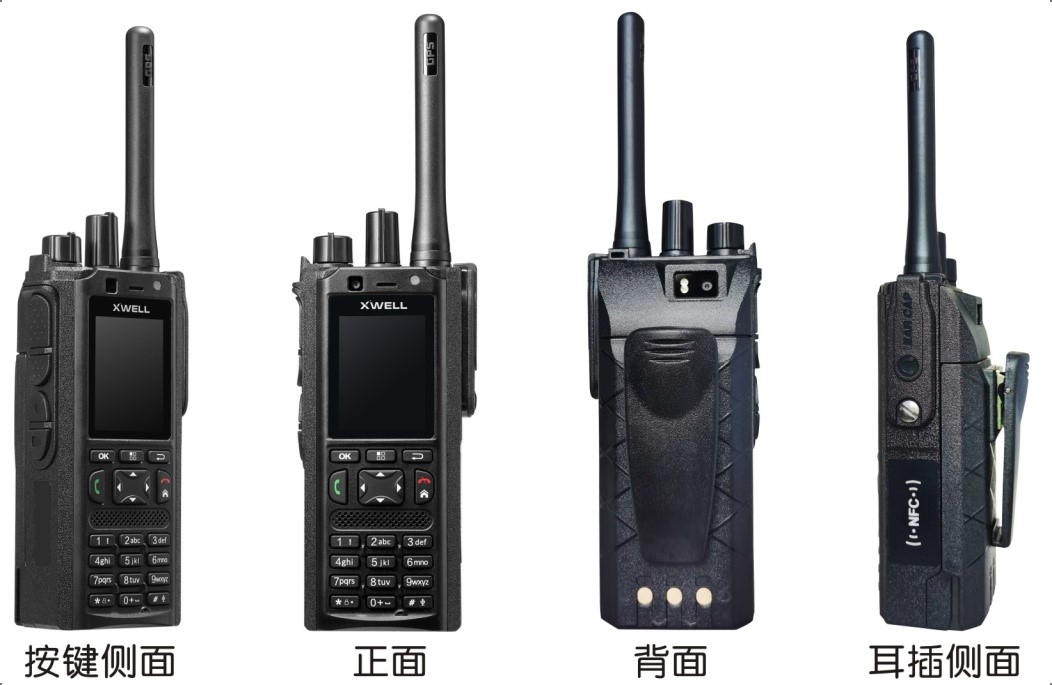

手臺可以通過按下PTT鍵發起對同組成員的對講操作，如果需要切換分組，可以通過旋鈕進行調整。在對講時采用半雙工通訊方式，一方發言其他終端收聽。

系統支持基于3G/4G/5G公網和WiFi、TD-LTE專網、等專網的集群對講，終端只需按下PTT鍵即可實現一鍵式對講，并支持多組、多級別對講和緊急呼叫。

系統的集群對講功能的實現采用IP組播和多路單呼兩種模式。

10）固定組對講

可配置對講組及對講組號碼，組內成員只能是內線號碼而不能是外線號碼。組內所有成員都可以申請?jiān)挋?quán)講話，也可以釋放話權后處于聽講狀態接聽組內其他成員講話。

11）話權申請

終端用戶可以按PTT鍵向?qū)χv組申請?jiān)挋?quán)，申請?jiān)挋?quán)成功后，該用戶可以講話，組內其他用戶可以聽到該用戶的講話內容。

12）話權釋放

處于話權狀態的終端用戶，可以松開PTT鍵釋放話權，釋放話權成功后，該用戶處于對講監聽狀態，可以聽組內其他成員講話。

13）對講監控

對講監控功能用于調度臺用戶實時監控對講組的動態信息。“對講監控”列表中顯示系統中所有已配置的對講組的當前信息。

14）動態重組

調度員可以動態調整一個對講組的成員，調整完畢后，新加入對講組的成員可以接到對講組的呼叫，被從對講組刪除的成員無法接到對講組的呼叫。

15）廣播

調度臺可以對基本組廣播，廣播時調度臺發言其他成員收聽，成員可以掛機主動退出組播，調度臺掛機后組播結束，其他成員自動掛斷。

在聲源選擇上有兩種方式，一種是通過麥克風直接人工發言；一種是選擇已儲存的聲音文件，通過廣播方式進行播放。

16）會議

調度臺可以對基本組和擴展組發起會議呼叫，組內成員接聽后開始會議，會議中所有成員都可以發言，調度臺掛機后會議自動結束。

17）熱線

每個調度臺用戶可以設置多個熱線按鈕，點擊工具按鈕“調度臺設置”可以定義按鈕名稱和號碼，通過熱線按鈕可以直接撥打設定好的熱線電話。

18）夜服

當調度員臨時離開調度臺坐席時，可以開啟夜服功能，將來電全部呼叫轉移到其他有線或無線分機，這種情況下，借助無線網絡覆蓋，可以更方便地進行指揮調度工作。

19）線路切換

調度臺具備多條語音通道，在日常調度工作中，為了保證調度臺的通信暢通，調度員可以通過在這些線路來回切換來同時接聽多路通話。當一路在通話時，其他通話被暫時保持住，此時對端用戶收聽預先錄制的通話保持音。

當設定了聯動話機后，就可以無限擴展調度臺的語音通道，有多少聯動話機就具備多少通道可以使用。

20）振鈴組、輪詢組業務

通過調度機可以設定作業人員為振鈴組或輪詢組，當針對某作業小組進行調度時，只需撥組號即可實現全組同時振鈴或依次振鈴，只要有一個人接聽即停止振鈴。

21）對講監聽

當調度員在對講中，按下對講監聽鍵，調度員放棄話權，成為聽講方。

22）對講搶話

當調度員在對講中，按下對講搶話鍵，調度員會去排隊搶話權，成功的話，調度員將成為話權方。

3.1.2.視頻調度功能

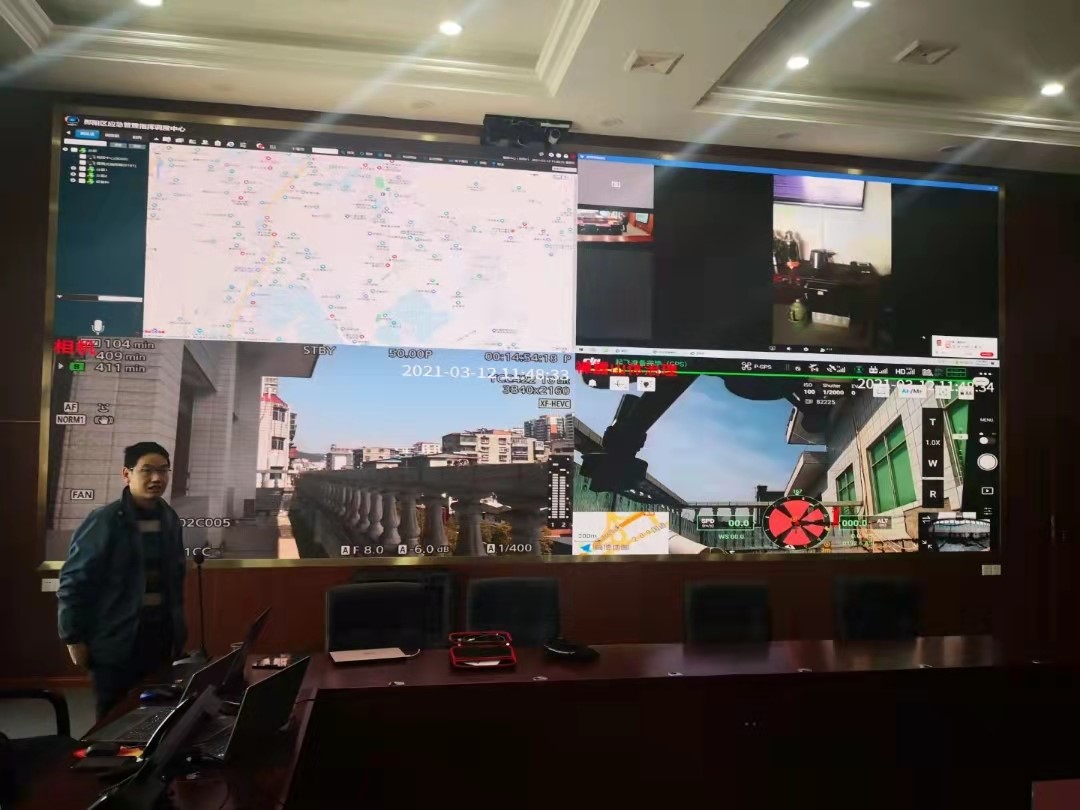

系統建成后，可在指揮中心、臨時指揮所、任務現場之間實現多方高清音視頻會議。

單臺視頻會議服務器支持64方1080P高清音視頻會議，不僅可以在會議室集中開會，也可在野外環境下、機動條件下召開跨區域的多方音視頻會議，各通信終端可按需求隨意部署、隨遇接入。

系統還支持接入第三方廠家的視頻會議系統，支持H.264、MPEG、MPEG-4等視頻編碼，系統可通SIP協議以及背靠背等兩種對接方式與視頻會議系統對接，實現應急指揮平臺與其他視頻會議系統的互聯互通。

3.1.3.單兵調度功能

在處置突發事件的過程中需要與指揮中心進行交流，緊急情況還需要快速報警并上傳相關材料如錄音、錄像、圖片等，同時指揮中心需要對處置突發事件過程進行監管，實時了解救援人員的工作狀態和地理位置，并對緊急情況進行指揮調度，以利于對整個處置過程進行管控。另外，救援人員之間也需要進行實時交流，以利于對突發事件動態和周圍狀況的及時了解。

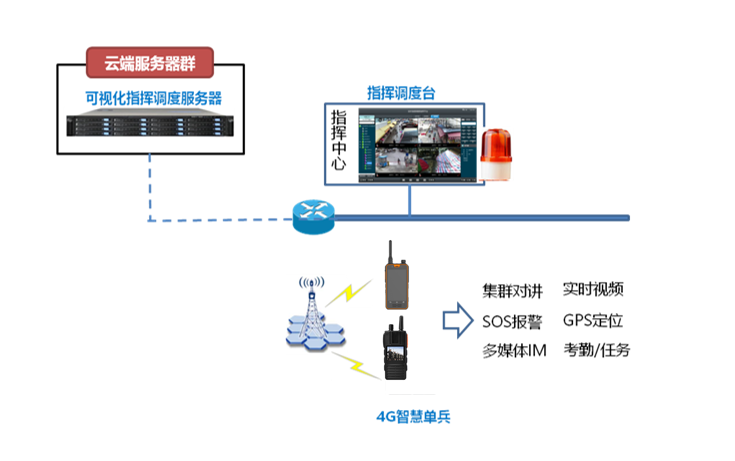

單兵救援系統拓?fù)浣Y(jié)構示意圖如下所示：

單兵救援系統拓?fù)浣Y(jié)構示意圖

單兵通信調度系統提供了無距離限制的語音集群對講，實現豐富的多媒體功能，支持多媒體消息，視頻圖片上報及實時視頻回傳等功能，讓對講有了新體驗。該系統用的優點在于：

高質量的語音處理技術，適應復雜的網絡環境，提供流暢、清晰的語音。
豐富的多媒體IM功能，包括文字、圖片、語音、視頻、文件。
支持視頻直播，指揮調度臺上同時監控多路視頻。
終端支持GPS定位。
調度平臺可以提供多種功能，包括組織架構管理，上報內容管理，實時視頻查看，位置調度管理等，終端實時位置展現，圈選呼叫和歷史軌跡回放等。
支持語音調度功能，包括語音呼叫、視頻呼叫、強插、強拆、監聽、代答、盲轉、協商轉、三方通話、電話會議、語音廣播、文字消息等調度功能。
支持視頻調度功能，包括遠程視頻監控單兵視頻、視頻直播等功能。
支持多方會議功能，指揮中心可以創建和發起多方語音會議，實現遠程語音指揮調度。

3.1.3.1.用戶基礎資料管理

用戶基礎信息，包含用戶的賬戶信息、個人信息、組織架構信息等，調度人員可以對用戶的信息進行方便有效的管理和維護。

平臺權限管控：組織架構直接體現人員范圍權限，人員范圍權限是根據組織架構自上而下，及下一級部門的人員，只能看到當前和比自己低級別部門的人例如：

總局調度員，可以在平臺對下屬各個分部人員進行監控和調度，而各個分部調度員，只能對自己以下部門的人員進行監控和調度，從而達到了數據統一，平臺權限隔離的設計。

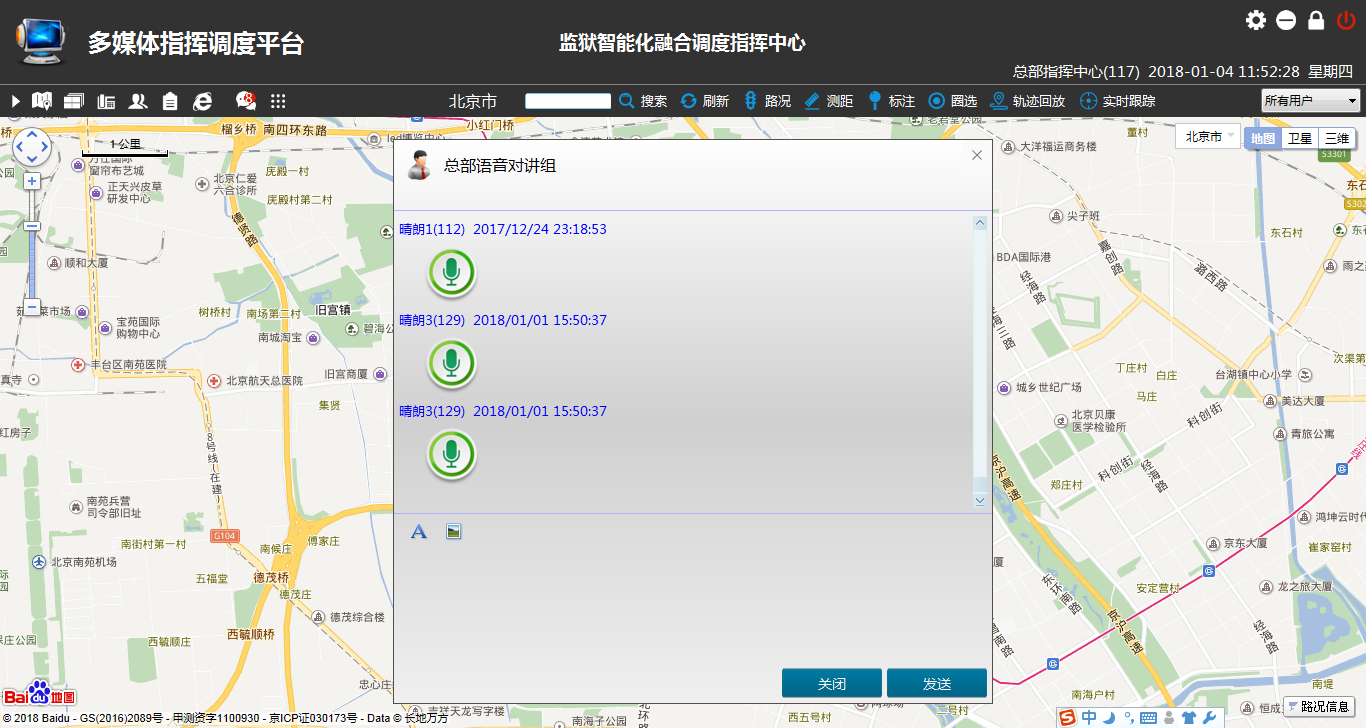

3.1.3.2.集群對講

用戶可以通過手機應用，創建集群對講，添加或移除成員，或?qū)Τ蓡T信息進行管理，通過應用提供的對講界面進行呼叫、收聽，也可直接呼叫平臺管理員與平臺直接進行對講。

平臺管理員可以通過平臺，創建集群對講，設置群組的優先級，設置群組成員的優先級，也可直接與手機進行對講。

單呼：指用戶一對一的即時對講。用戶可以通過對講按鍵直接發起呼叫。

臨時組呼：指通過手機終端內的通訊錄臨時組建群組，通過按對講按鍵對臨時群組發起呼叫，需要注意的是組內成員必須持有對講手機終端、開通對講業務以及在網絡環境正常的情況之下使用。

組呼：指通過群組標識呼叫并加入到群組中。呼入到群組的成員就可以通過按PTT鍵說話了。

多會話支持：客戶端可以同時接入到多個群組中，這些群組有人講話都可以收聽，但用戶的發言權只有一個，因此只能選擇其中一個群組發言，需求在另外一個群組發言時，需要切換發言權到該群組中。

成員優先級：通話過程中，本組優先級較高的成員可以直接搶奪低優先級成員的講話權。

提供了豐富的多媒體消息，支持文字、語音、圖片。

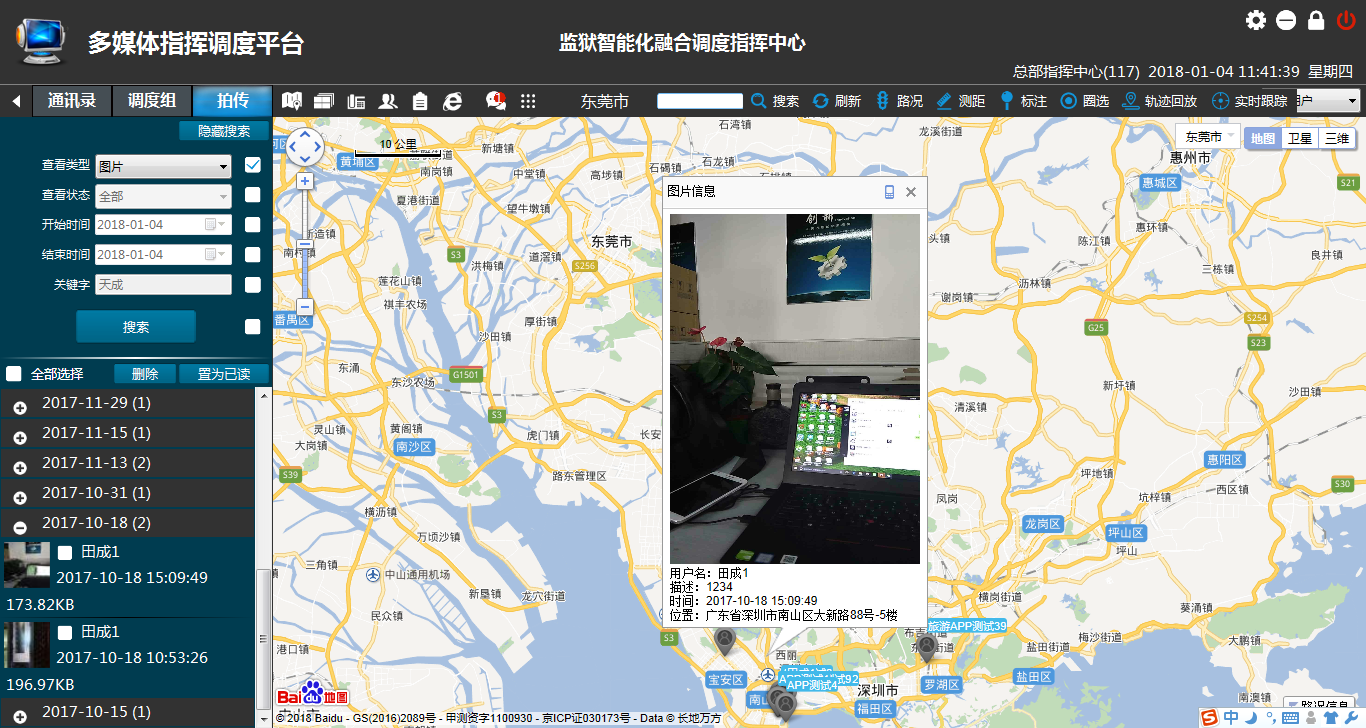

3.1.3.3.現場圖文上傳

為了方便用戶在工作過程中對工作過程形成圖片或視頻證據，為取證提供方便，可通過現場上報功能上傳圖片或錄制的視頻。

管理員可以在平臺查看這些圖片和視頻的相關信息，包含上傳者，上傳時間，上傳時具體位置等。

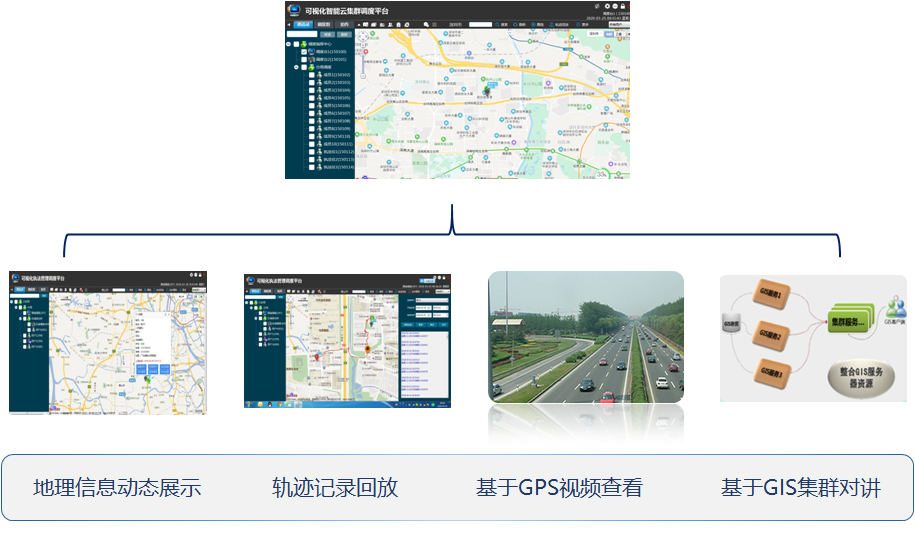

3.1.3.4.基于GIS扁平化指揮調度

成員位置，實時呈現

歷史軌跡，在線查詢

一鍵圈選，快速指揮

GPS/北斗/AGPS定位

3.1.3.5.軌跡回放

在某一個特定時期，由于某些事件，調度人員可能需要對某個用戶的這段時期的行動軌跡進行抽取，并分析，那么這樣的場景下，軌跡回放功能就能為您解決這個需要，在選定開始時間和結束時間后，該用戶的軌跡就會展示在地圖上，在數據區域，您還可以查看，該軌跡的構成點，每一個點都包含詳細的時間，和上報時是衛星定位還是基站定位，以及這個點的地址，同時，這個點在地圖上也可以查看。

主要是通過將實時上報的位置信息進行排序并重新整理為2個一組的數據，在地圖上標記并連線，以達到運動軌跡的描述。

功能主要依托于手機上報位置，后期經過算法重新整理展示。

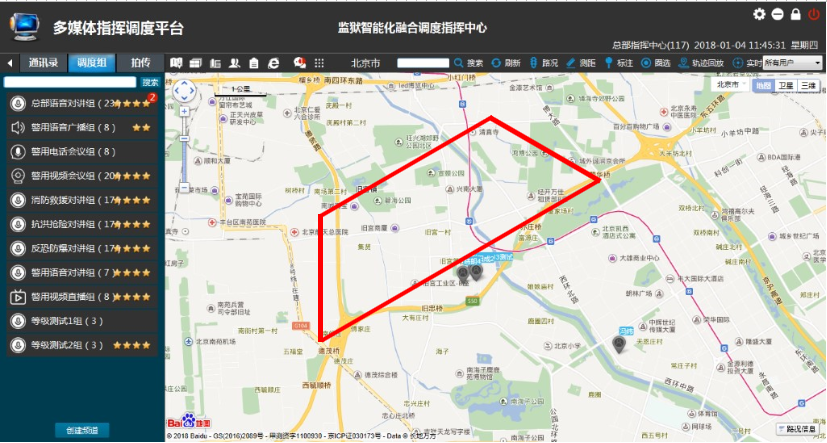

3.1.3.6.電子圍欄

主要用于對手機側用戶日常工作區域的管控，由于調度人員不可能24小時關注屏幕上的每一個工作用戶，那么電子圍欄就成為工作時違反工作區域規則的一個預警平臺，從規則性出發，電子圍欄支持禁入，禁出規則：

功能主要依托于手機上報位置，圍欄圖形中包含點的算法等來對圖形覆蓋面積內是否包含該點來進行分析，并最終根據圍欄規則確認是否為預警點。

3.1.3.7.圈選呼叫

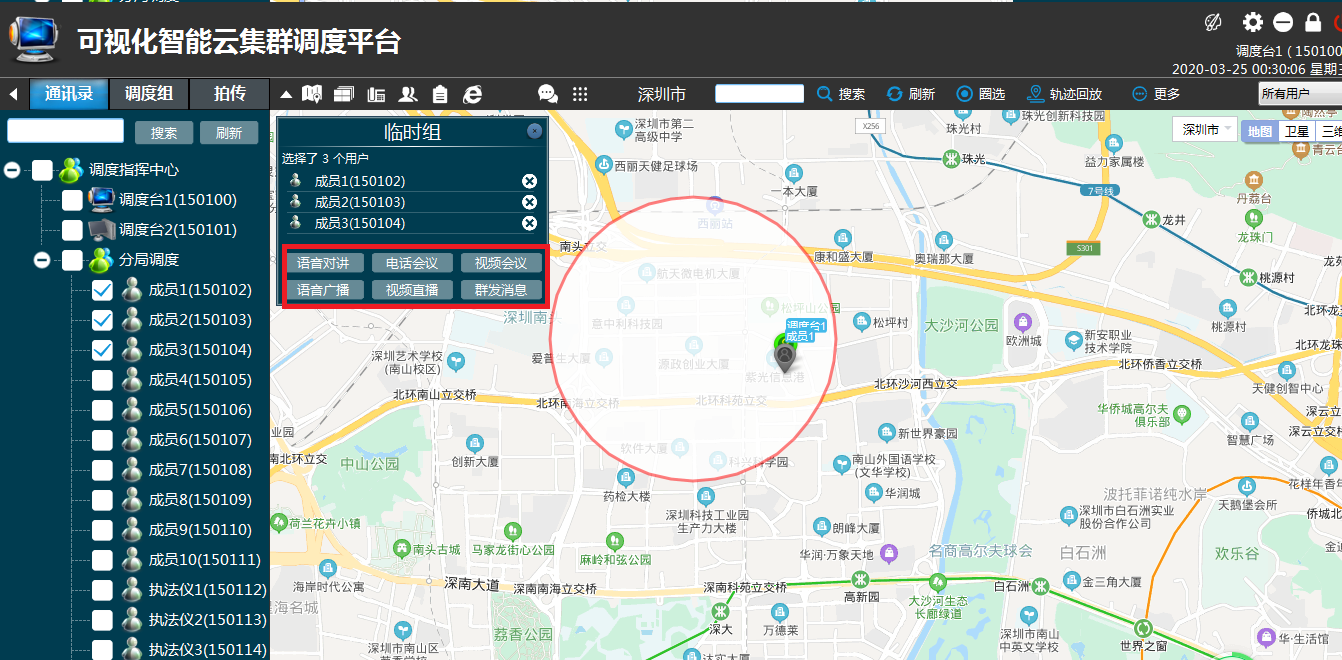

為了方便調度，用戶可以通過在地圖中畫圈的方式，然后把圈選中的區域的在線用戶進行呼叫。

3.1.3.8.實時視頻

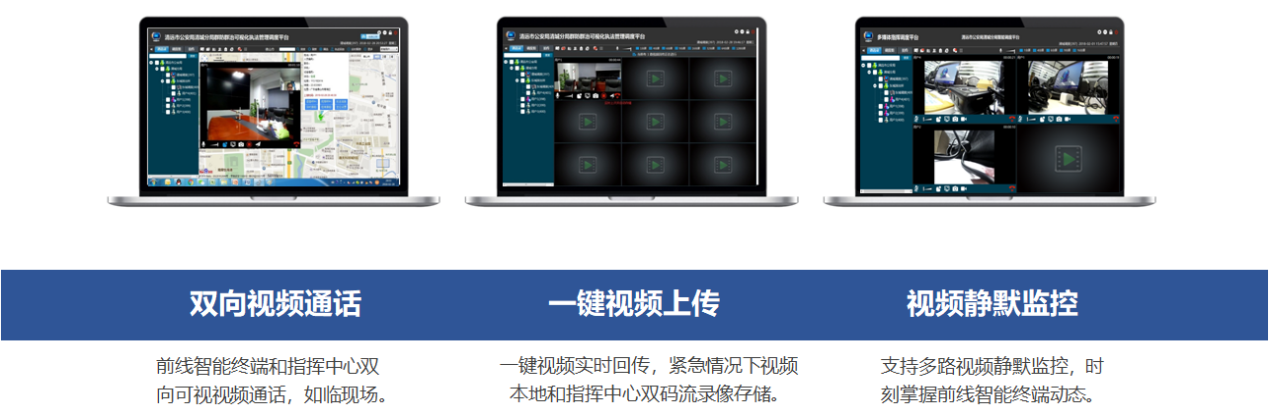

調度人員可以遠程打開手機側攝像頭，并開始錄制視頻，將視頻實時回傳給平臺，通過該功能，可以滿足平臺對事件現場的事實監控，并根據監控過程通過對講對現場進行執行策略，該視頻會成為歷史保留，滿足證據留存的需要。

手機端發起視頻回傳：手機端發起視頻回傳后頻道內成員都可以查看該視頻，并且在調度平臺可以對這個視頻進行實時查看。

平臺要求手機端發起視頻回傳：平臺調度人員可以讓某個用戶的手機開始錄制視頻，并在調度平臺可以對該視頻進行查看。

3.1.3.9.多媒體IM

調度人員可以和現場工作人員基于群組或點對點進行多媒體消息交互，包括語音錄音、視頻錄像、文字、圖片和位置。通過更多的交互形式快速進行遠程協商，同時可以作為后期查證的依據。

3.1.4.智慧存儲功能

系統支持2種錄音錄像方式：通過調度機內部錄制和調度臺本地錄制。系統支持單呼、會議、廣播和對講錄音。同時系統還支持音視頻文件上傳，包括云端集中存儲和異地存儲兩種方式

錄制后，錄音文件保存到調度機服務器上，通過調度機WEB管理頁面可調閱、下載。

調度臺本地錄制后，錄制文件保存到調度臺本地。。

3.1.5.融合通信對接說明

通訊調度系統部署在指揮中心，用于實現一鍵式內外通訊集中調度，建立并管理暢通、有序的日常與應急通訊信道，確保緊急通訊需求得到優先滿足。

通訊調度系統基于融合通訊設備提供跨通訊技術和網絡的融合通訊，建立包含固定電話、手機、無線對講、有線對講、公共廣播等通訊手段的聯合通訊信道。

3.1.5.1.電話語音系統接入

融合通信系統可提供E1、環路中繼和SIP中繼等方式與運營商PSTN系統或用戶本地的PBX系統對接。系統支持以E1/SIP中繼作為主要中繼手段，環路中繼作為備用線路，以保障在極端情況下通信線路的暢通。

數字中繼接入

若第三方語音系統與融合通信系統不在同一機房，可采用遠端數字中繼網關接入，再通過IP網絡/內部專網接入融合通信系統。

系統可通過同軸線纜（E1）方式接入第三方語音系統主機，實現與第三方語音系統內通信終端之間的互聯互通。

環路中繼接入

若第三方語音系統與融合通信系統不在同一機房，可采用遠端環路中繼網關接入，再通過IP網絡/內部專網接入融合通信系統。

系統可通過雙絞線（FXO）方式直接接入第三方語音系統主機，實現與第三方語音系統內通信終端之間的互聯互通。

SIP中繼接入

第三方語音系統主機支持標準SIP協議，可通過SIP中繼方式與融合通信系統對接，實現與第三方語音系統內通信終端之間的互聯互通。

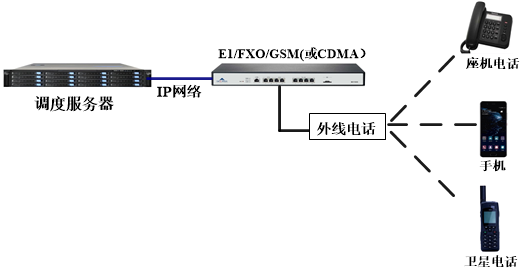

3.1.5.2.外線接入

語音模塊是智能指揮調度平臺核心模塊，是迅速下達命令、協同指揮的有效手段。實現指揮調度平臺與公共交換電話網（PSTN）、公眾移動通信（GSM/CDMA/4G）、衛星電話，等多種外線電話互通，實現語音互通的多種備份。

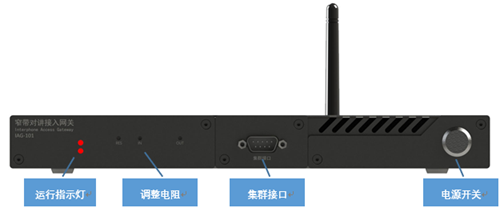

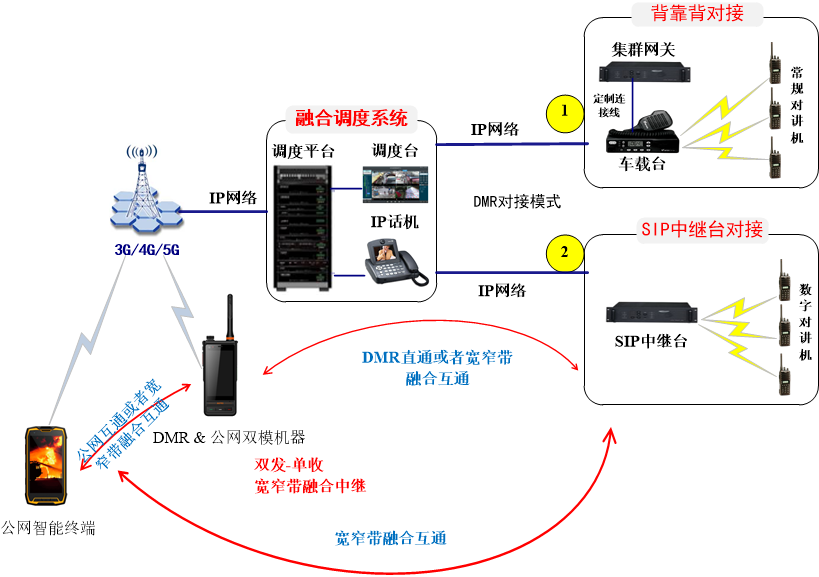

3.1.5.3.窄帶對講接入

“2+4”寬窄帶融合對講調度系統將窄帶的此岸和寬帶的彼岸渾然一體地連在一起，系統包括融合調度平臺、DMR/PDT數字對講系統、LTE專網對講系統、3G/4G/5G公網對講系統、各種無線對講終端等全套設備，實現行業用戶現有常規對講、模擬/數字對講、3G/4G/5G公網對講、LTE專網對講的融合接入，實現跨系統的混合對講、互聯互通和集中指揮調度。

3.1.5.4.廣播系統接入

在實際的應用場景中，廣播系統分模擬廣播系統和IP廣播系統，融合通信系統可根據具體情況提供對應的接入方式。

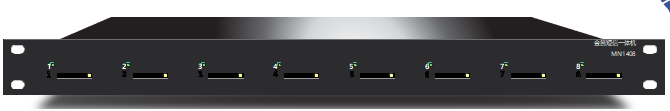

模擬廣播接入

若融合通信系統與廣播設備距離太遠，可以采用遠端廣播接入網關接入，再通過IP網絡/內部專網接入融合通信系統，通過融合通信系統即可實現對廣播終端的進行廣播通知。

IP廣播接入
IP廣播系統支持標準SIP協議時，融合通信系統與IP廣播系統可通過SIP中繼方式對接，IP廣播系統接入后，通過融合通信系統即可實現對IP廣播系統內終端進行點對點、分組區域廣播通知。

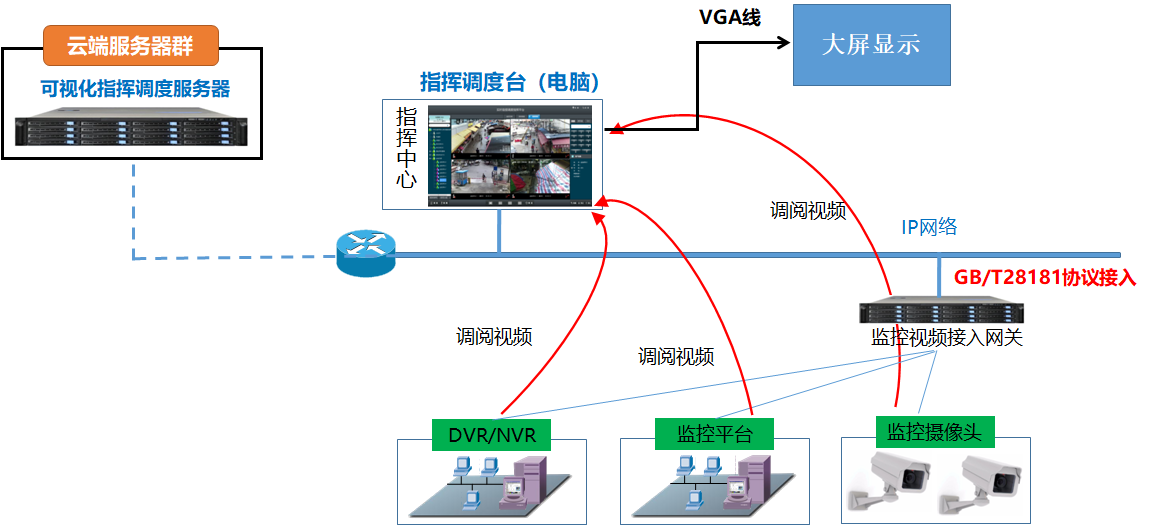

3.1.5.5.視頻監控接入

融合通信系統可以接入視頻監控信息，支持H.265、H.264、MPEG、MPEG-4等視頻格式。支持視頻監控接入(GB28181)、管理。對于前端視頻監控系統建設年代和標準可能不一致的，可以采用多種接入方式進行視頻接入。

包括DVR/NVR接入、監控平臺接入、監控?cái)z像頭接入，其中如果監控?cái)z像頭是模擬攝像頭，則需要增加支持GB/T28181協議的網絡編碼器。

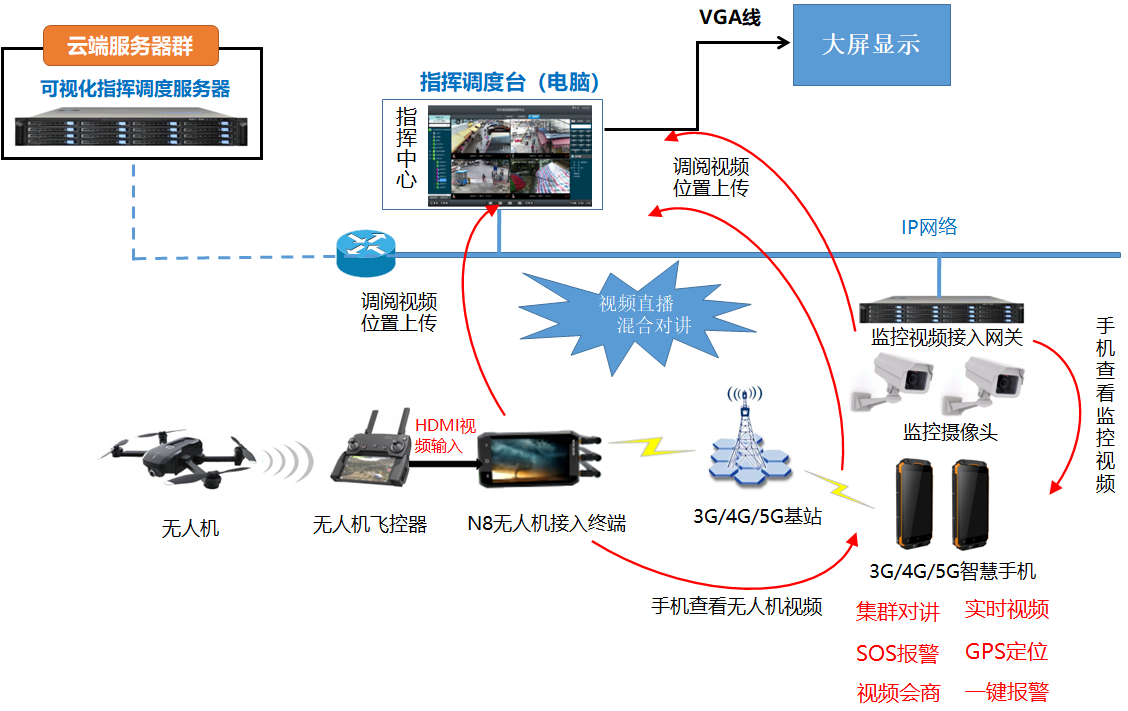

3.1.5.6.無人機視頻接入

融合通信系統可以接入無人機視頻，通過支持HDMI安卓系統的智能終端接入無人機視頻，實現無人機飛控器定位，以及指揮調度臺與無人機飛控器操作員的雙向語音通信。

3.1.5.7.視頻會議接入

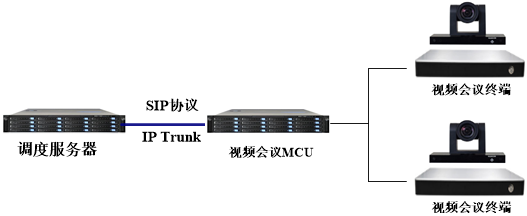

通過標準SIP協議與MCU對接

系統通過標準SIP協議與視頻會議系統MCU對接后，MCU發起視頻會議，指揮調度系統發起會議，MCU通過撥打指揮調度系統的調度中心號碼或指揮調度系統撥打視頻會議系統會場號，實現雙方會場打通。

標準SIP協議對接示意圖

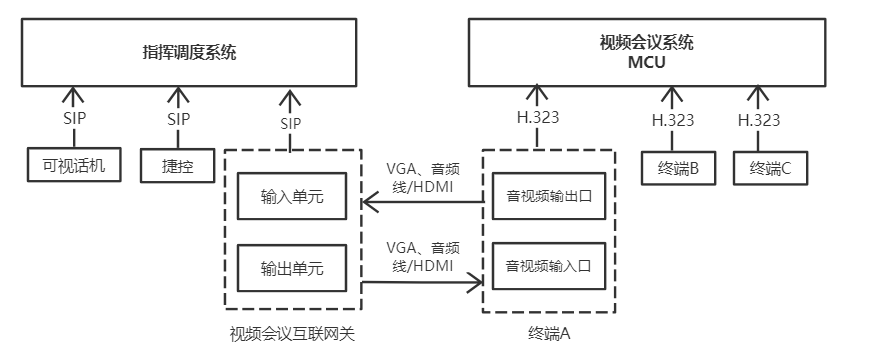

通過背靠背的方式與視頻會議終端對接

若視頻會議系統不支持標準協議時，系統可才采用視頻會議互聯網關，與視頻視頻會議系統下的視頻會議終端對接。

MCU發起視頻會議，將終端A加入會場；指揮調度系統發起會議，將視頻會議互聯網關加入會場，實現雙方會場互通。此時在MCU的會場中，看到的終端A的音視頻畫面是來自視頻會議互聯網關（視頻會議互聯網關的音視頻流由指揮調度系統控制）；在指揮調度系統的會場中，看到的視頻會議互聯網關的音視頻畫面是來自終端A（終端A的音視頻流由MCU推給終端A）。

背靠背方式對接示意圖

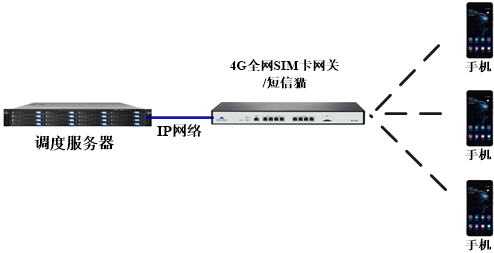

3.1.5.8.短信接入

系統具備短信功能,可實現包括：發送短信、分批發送、保存草稿、短信回執、短信群發狀態與重發、新消息提示、短信模塊編輯等。

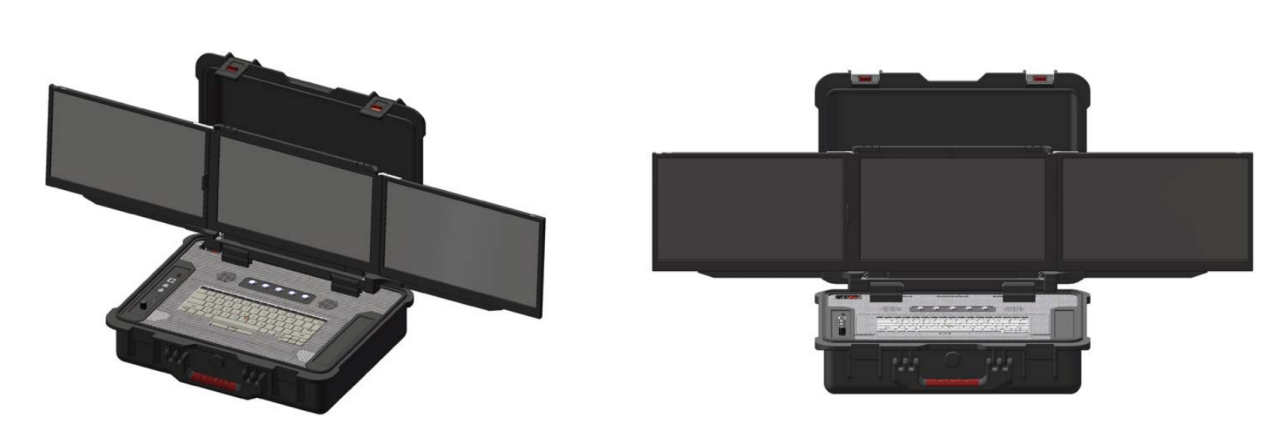

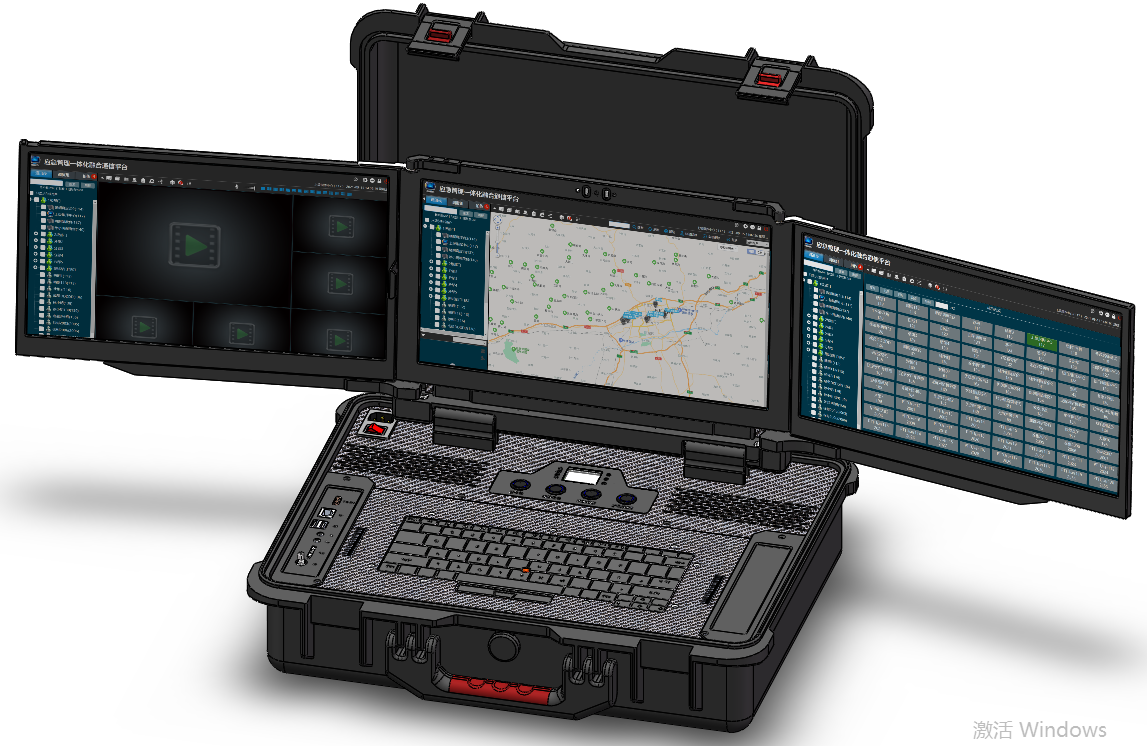

3.2.一體化便攜融合通信作站單元

3.2.1.總體概述

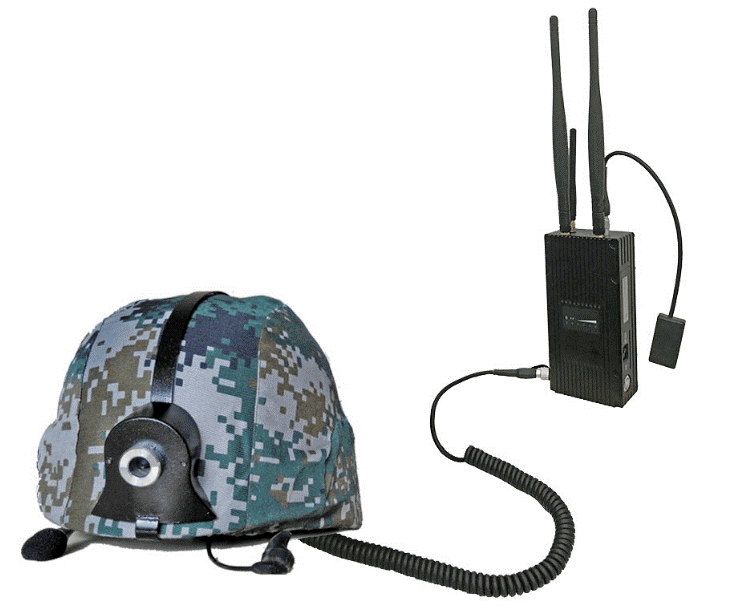

一體化便攜融合通信作站單兵包括MESH便攜式無線應急傳輸設備，組建應急無線網絡，實現前端救援現場與后端指揮中心單向視頻、雙向語音功能?？蓪?shí)現MESH自組網功能，適應各種網絡環境。

3.2.2.主要功能

無線單兵通訊系統能夠?qū)⑹鹿尸F(xiàn)場的音、視頻及時回傳到指揮中心并顯示到指揮主機電腦屏幕上，以便指揮調度人員了解事故情況并及時組織救援。實現前方人員與指揮人員雙向語音通信。

（1）移動性強。該系統是可移動的便攜設備，要求在任意地方可實現開箱即用，布置簡單，自帶電源，機動性強。

（2）實現位于指揮中心人員與救援人員之間的雙向語音通信，方便指揮調度。

（3）操作維護簡單易用，中繼(接力)點可靈活設置,便于部署,自動連接。

（4）采用模塊化設計,并配備專用便攜箱。

3.2.3.技術指標

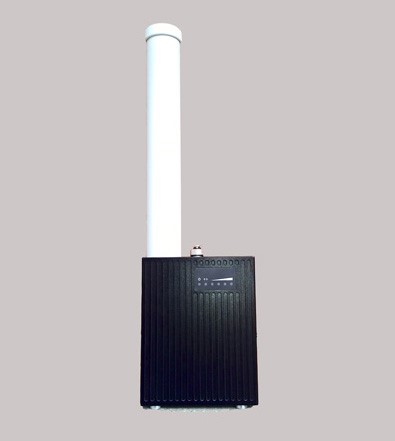

3.2.3.1.無線單兵通訊系統中繼裝備

3.3.部署設計

3.3.1.指揮中心機房部署設計

在核心機房部署多媒體指揮調度服務器、視頻會議服務器、監控視頻接入網關、存儲服務器、語音網關、中繼網關等，作為匯接局，安裝于中心機房?jī)?nèi)。

3.3.2.指揮中心部署設計

在指揮中心部署多媒體指揮調度臺、桌面式可視化話機。

3.3.3.現場指揮部設計

在救援現場部署一體化便攜融合指揮單元?，F(xiàn)場工作人員攜帶MESH單兵進行救援。

3.4.二次開發支持

系統的全部功能均可對第三方開放，對于實時多媒體通信能力，系統提供SDK供第三方進行二次開發，對于配置管理和數據查詢等WEB服務，系統提供HTTP接口供第三方進行二次開發。

通過系統的API接口，用戶可以根據自己的業務需求進行二次開發，能夠與數據庫等系統互聯，讓語音調度系統嵌入到客戶的業務流程中，實現數據自動處理，業務和通信協同工作。

4.系統安全

4.1.安全訪問

系統通常與行業業務系統一同部署，因此系統的安全訪問需與行業業務系統一并考慮，系統支持防火墻、VPN等安全網關的部署，客戶可為系統部署通用的安全訪問方案。

在業務層面，系統具備完善的用戶登錄認證機制，首先，系統通過將用戶與專網智能終端硬件標識IMEI、SIM卡標識ICCID綁定來確保用戶的合法性。其次，系統中不存儲用戶密碼明文，只存儲密碼散列值，在用戶登錄的通信過程中也僅傳輸密碼散列值，從根本上杜絕密碼的泄露。

4.2.安全傳輸

對于有加密通信需求的用戶，系統可根據客戶需求支持對語音，數據通信進行加密，滿足應急管理局等行業對數據安全的要求。

5.關鍵技術

多業務、多媒體融合通信和系統分布式部署是行業調度通信中始終存在的挑戰，直接決定調度系統的易用性、場景適應性和可擴展性的好壞。系統在研發之初確立了基于軟交換進行系統構建的技術方向，從而為系統的持續演進和業務功能的平滑升級奠定了基礎。

5.1.先進的VoIP融合通信架構

系統的研發始于ITU確立NGN（下一代網絡）的定義之后不久，在通信調度領域率先采用了NGN九大支撐技術（1. IPv6；2. 光纖高速傳輸；3. 光交換與智能光網；4. 寬帶接入；5. 城域網；6. 軟交換；7. 3G和后3G移動通信系統；8. IP終端；9. 網絡安全）之一的軟交換技術，基于新的網絡分層模型(接入與傳送層、媒體層、控制層與網絡服務層四層)，從而對各種功能作不同程度的集成，把它們分離開來，通過SIP、RTP、RTCP、RTSP等協議，非常靈活地將業務傳送協議和控制協議結合起來，實現業務融合和業務轉移，非常適用于不同網絡并存互通的需要，實現了通信調度功能從單純的話音調度向多媒體多業務融合調度的升級演進。

5.2.簡捷高效的應用通信協議HMP

HMP是開發的私有協議，用于調度機和調度臺之間的連接和應用通信控制。

HMP基于快速的UDP協議，并擴展了重傳、心跳、確認等機制，不僅保證了可靠性，而且大大提高了響應速度，為系統完成實時多媒體通信業務的控制提供了協議保障

5.3.先進的音視頻處理技術

在音視頻編碼方面，系統選用OPUS、H.264等業界先進的高效壓縮編碼技術，在保證媒體質量的同時，大大降低了對傳輸帶寬的要求。

在音視頻媒體處理方面，系統采用自主研發的語音引擎，提供從PCM到IP和從IP到PCM的雙向全程語音處理能力。語音引擎提供的能力包括：

在應用層面，系統對壞幀隱藏、抗抖動處理、VAD（語音激活檢測）、主動降噪和語音增強技術的運用和進一步優化，使系統的音視頻質量有了進一步提高。

5.4.實時媒體傳輸技術

針對無線通信網絡信號的不穩定性，系統采用網絡智能嗅探（Snooping）技術，通過對網絡質量的探測和智能分析，及時對網絡帶寬陡降等情況進行預警，實時調整調整音視頻編碼速率，達到音視頻傳輸自動適配網絡帶寬的效果，有效地改善弱信號網絡條件下的音視頻通信質量

6.指揮中心融合通信平臺設備

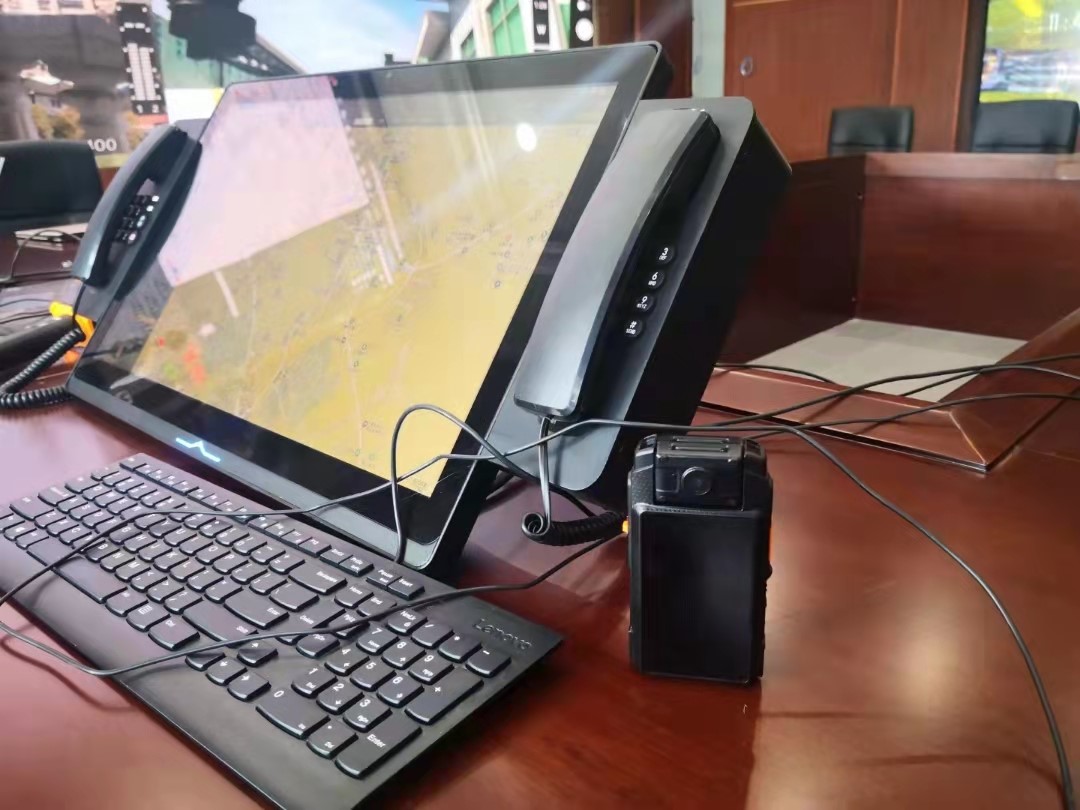

6.1.多媒體指揮調度臺

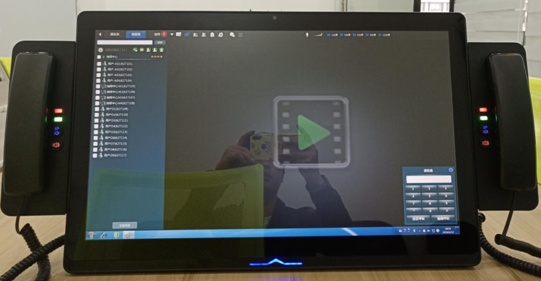

采用23英寸LCD工業級觸摸屏作為載體，造型美觀大方，用手指直接在屏幕上觸摸點擊撥號呼叫或查看設備運行情況，支持10點觸控操作、全手勢操作模式及全角度調節，含雙手柄。與調度服務器配合，集語音、視頻、數據通信調度于一體。

6.2.指揮調度服務器

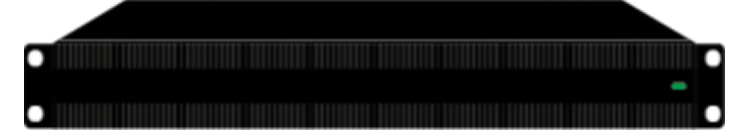

指揮調度服務器需采用19英寸標準機箱結構通用服務器，內置多媒體指揮調度系統軟件，包含可視化單兵調度系統和融合通信系統，以及存儲。

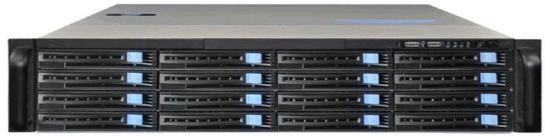

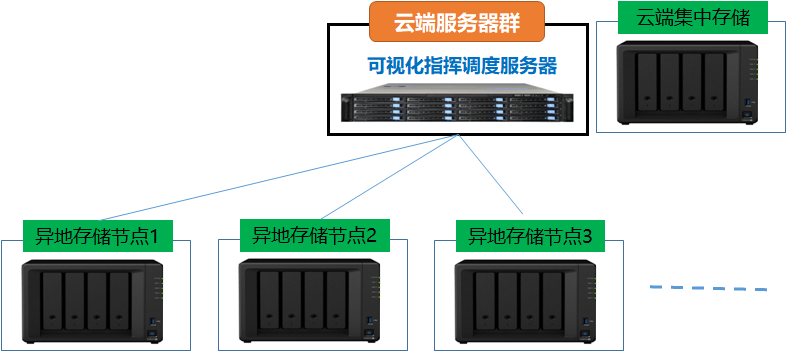

可集中外掛NAS存儲服務器，也可以提供異地存儲服務器節點服務。

服務器配置要求根據具體容量再做選擇。

6.3.監控視頻接入網關

監控視頻接入網關采用19英寸標準機箱結構通用服務器，內置監控視頻接入網關系統軟件。服務器配置要求根據具體容量再做選擇。

6.4.窄帶對講接入網關

窄帶對講接入網關是一款功能強大的語音接入設備，19英寸標準機架式設備，單臺網關要求提供1路對講接口?？梢詫?duì)接傳統的模擬集群、數字集群系統的同時連接公網對講終端。將公網對講與現有的模擬集群、數字集群進行互通，方便用戶使用，網關針對傳統集群和公網集群的特點專門制定了控制信令格式，對不同環境下的音頻信號進行分析和處理，達到兩系統無間斷互通的同時保證清晰的語音質量，做到讓用戶隨時可在任何網絡環境下使用

網關采用電信級產品設計方案，有著強大組網能力和聲音處理能力，采用微電腦芯片技術及電子開關技術，各路控制相互獨立，切入，切出音頻信號操作靈敏，可實現多較語音同時接入。

設備提供1路接口，采用專業插頭，配置專業對講機控制線纜，兼容摩托羅拉、建伍等主流對講手臺和車載電臺，兼容市場主流公網對講POC手機。

6.5.廣播/音頻接入網關

廣播/音頻網關是一款功能強大的語音接入設備，方便電話會議與會議室音響調音臺系統對接，實現電話會議的收、擴音通過電話線路傳輸，滿足不同行業的電視電話會議應用需求，保障清晰的語音質量，強大的電話接入控制能力。AGW不但支持PSTN接入還支持SIP線路注冊是對高可靠性有需求的會議室應用項目首選。

6.6.短信網關

6.7.電話語音網關

一款多通道高接入型網關，為小型企業，家庭式辦公，遠程辦公室和多分支企業提供了一個低成本，操作簡單的IP語音解決方案。FXSFXO混合模擬網關具備斷電和斷網逃生功能，與傳統模擬PBX時更加靈活，使用更加方便，為傳統語音向IP語音過渡提供可靠保障。支持8個FXOFXS語音接口，用于連接傳統電信運營商電話線或模擬PBX。

7.一體化便攜融合通信作站單元設備

7.1.一體化便攜融合通信指揮箱

7.2.寬帶MESH背負式電臺

7.3.寬帶MESH中繼

(1)系統工作頻率900MHz、3600MHz、5800MHz可選模塊。

(2)多節點靈活組網，保證通信網絡的強壯性，支持MESH網絡。

(3)體積小，便攜式設計。

(4)可實現多節點靈活自組網，實現網狀網絡，并保證自組網具有自愈合能力。

(5)可實現音、視頻的穩定傳輸（兩路視頻，兩路語音）。

(6)內置鋰電池，可獨立工作，電池便于拆卸,帶電量顯示。

7.4.雙模終端

T670多模智能終端，顛覆了傳統對講調度系統，無需建設基站，利用三大運營商4G網絡實現跨省份跨區域遠距離通訊；除了語音通訊，增加了強大的視頻對講、視頻上傳、亞米級高精度定位、巡更等等擴展功能；為客戶提供更豐富的視頻調度解決方案。
